全自動水平式包裝機是一款水平式全自動卷膜成型袋包裝機，是集制袋、計量、灌裝、封口于一體的全新自動包裝機。以熱封性復合膜材料為外包裝，配置各種不同的灌裝頭，可對粉狀、顆粒、液體、粘稠體等不同的物料進行三邊封或四邊封包裝。

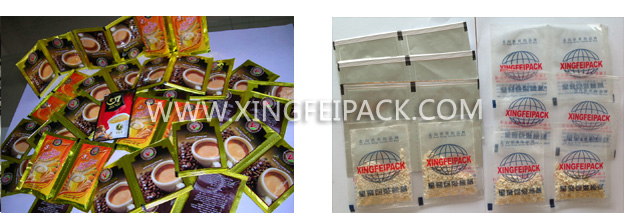

如對奶粉、蛋白粉、咖啡、酵母、白砂糖、 葡萄糖、味精、固體飲料、粉粒狀添加劑、固體醫藥、爽身粉、 染料、香精香料、獸藥、農藥、洗衣粉、 等粉劑、顆粒產品的包裝。
如蕃茄醬、果醬、洗發水、肥料、農藥等液體膏體產品的包裝
特點：本機采用電腦控制，具有生產效率高，適應性強，可靠性穩定性高，包裝的產品外觀挺直美觀封口處不沾液，不沾粉，牢固不破，封口強度高等特點,是食品，制藥，日化，農藥和飼料等行業理想的包裝機械。

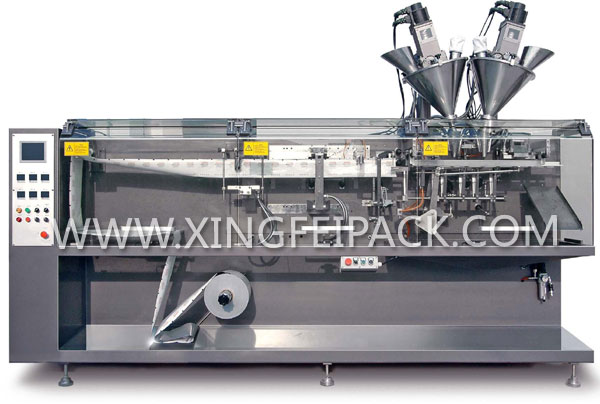

XFS-180II型是一款水平式全自動卷膜制袋包裝機，擁有簡潔的雙出模式設計，速度可達160袋/分鐘，是實現小袋包裝高速需求的經典型解決方案。主要適用于食品、日化、農化等行業，可包裝物料有粉劑、顆粒、液劑等各種物料。
采用全不銹鋼配置的XFS-180II型雙出袋包裝機，配合真空上料裝置和伺服螺桿計量下料裝置的單機包裝解決方案，目前已應用于多家制藥行業企業的粉劑類藥品的小袋高速包裝生產車間。同時本方案還可擴展集中供料系統、集中除塵系統、在線監測及裝盒、裝箱等設備，實現諸如健康食品、粉末藥品、沖劑顆粒藥品、奶粉等的全自動整線包裝解決方案。
技術參數
|
外形尺寸 |
3500*970*1500(L*W*H, mm) |
|
設備重量 |
1500kg |
|
工作電源 |
AC380V 50Hz |
|
輸入功率 |
4.5Kw |
|
工作氣源 |
0.5MPa |
|
耗氣量 |
200NL/min |
|
包裝速度 |
120-180ppm |
|
袋寬范圍 |
50mm-90mm |
|
袋高范圍 |
80mm-180mm |
|
最大包裝容積 |
100ml |

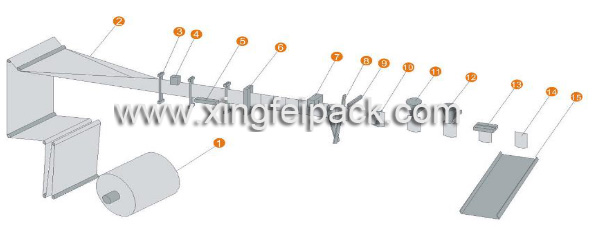

工藝流程圖
|
1．放膜裝置 |
5. 底封機構 |
9. 雙剪切機構 |
13. 雙開袋機構 |
17. 成品 |
|
2．包裝膜成型 |
6. 豎封機構 |
10．夾袋1 |
14. 充填Ⅰ |
18. 成品輸出 |
|
3包裝膜導向 |
7. 豎封機構 |
11．夾袋2 |
15. 充填Ⅱ |
|
|
4. 色標檢測 |
8. 易撕口裝置 |
12. 牽袋機構 |
16. 上封機構 |
|
